セキュリティキット ZigBeeミニハブの登録

セキュリティキットのMakuake支援者の皆様への送付が終わりましたので、サポートブログでのご紹介を始めさせていただきます。セキュリティキットから初めてORVIBOをお使いいただく皆様は、最初にHomeMateアプリのインストールを行なってください。赤外線リモコンMagicCubeはキットには含まれていませんが、一緒にお使いいただくと便利です。センサーで検出して、ライトやエアコンを連動させることができます。



blog.orvibo.jp

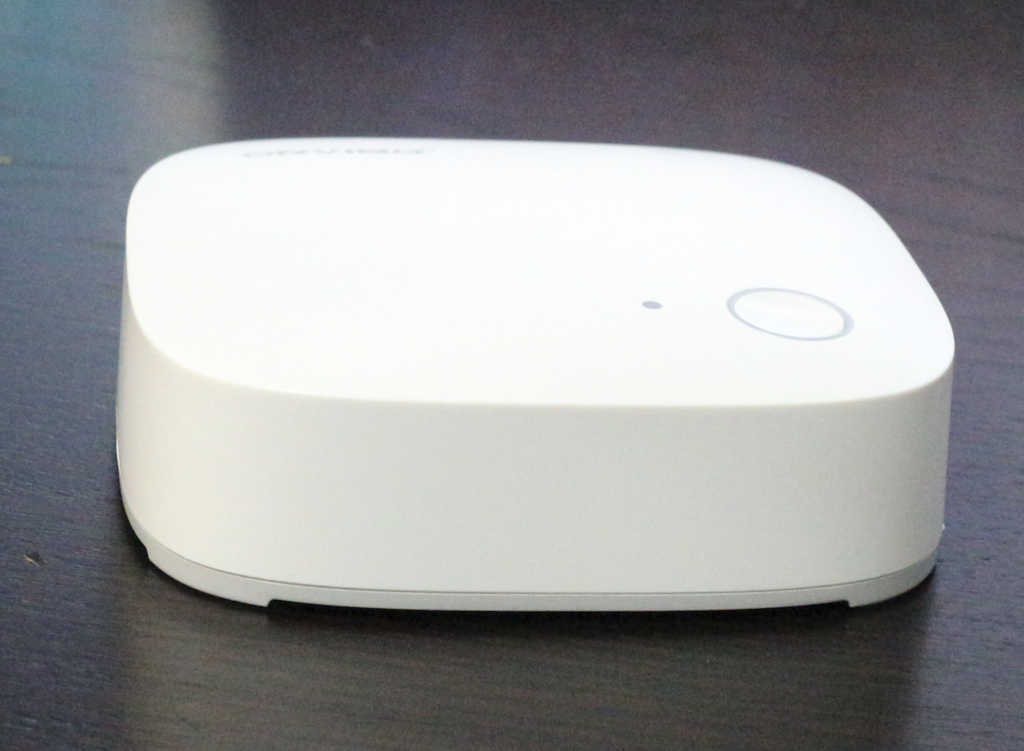

ZigBeeミニハブ

ZigBeeという通信規格を採用したセンサーデバイスをインターネットに接続させるためのハブ(中継器)です。MagicCubeやスマートカメラはWi-Fi接続が可能なので、ハブは必要なく、直接お持ちのWi-Fiルーターに接続することができます。しかし、ドア窓センサーや人感センサーは小さなバッテリーで長時間駆動する必要があり、Wi-Fi無線通信を採用することができません。このため低消費電力でIoTセンサーとの通信に適しているZigBeeという無線規格を採用しています。このためHomeMateにまずZigBeeミニハブを登録し、これを中継器としてシステムの構築します。

f:id:covia:20181013110330p:plain

LAN接続

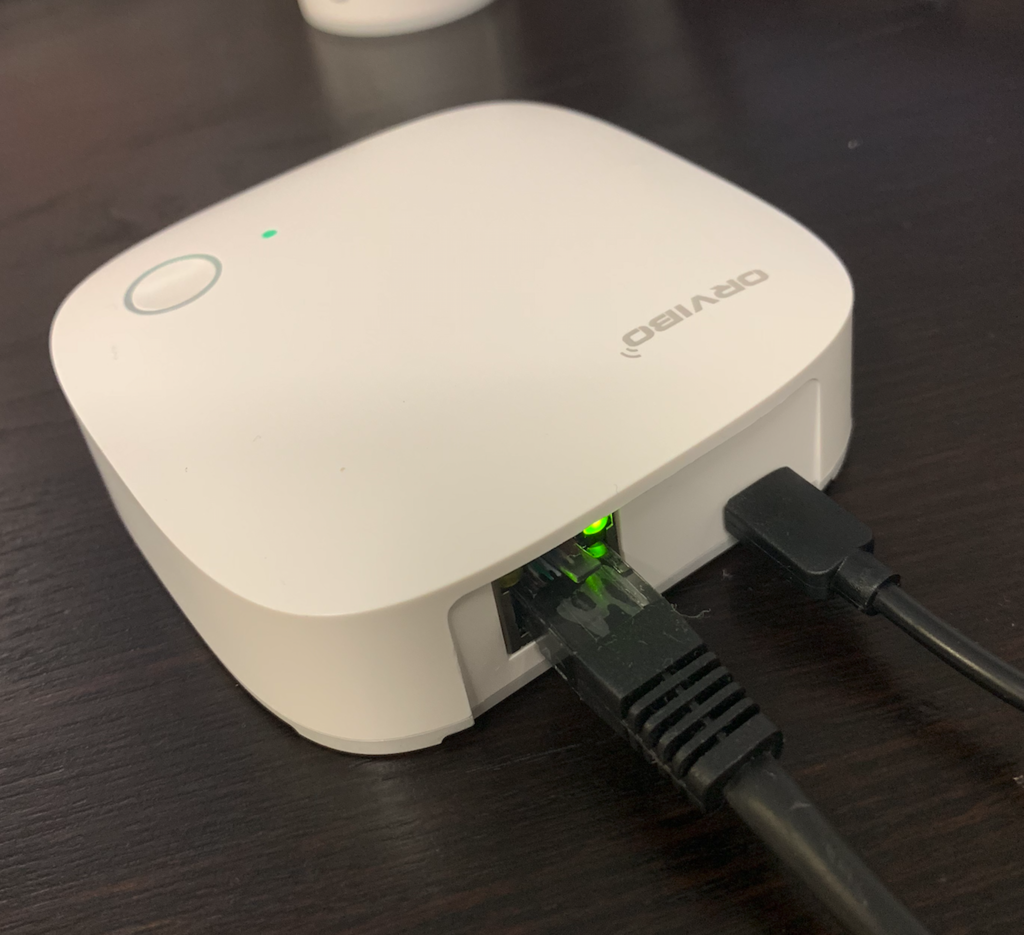

ZigBeeミニハブをご家庭のネットワークに接続するのは、LANケーブルです。ベストなのはお使いのWi-FiルーターのLANポートに直接LANケーブルで接続していただくことです。設定に使うスマホZigBeeミニハブは、同じネットワーク上に存在する必要があります。スマホのHomeMateアプリが、同じネットワーク上にあるミニハブを見つけるところから設定が始まります。

f:id:covia:20181013111347p:plain

ZigBeeミニハブの追加

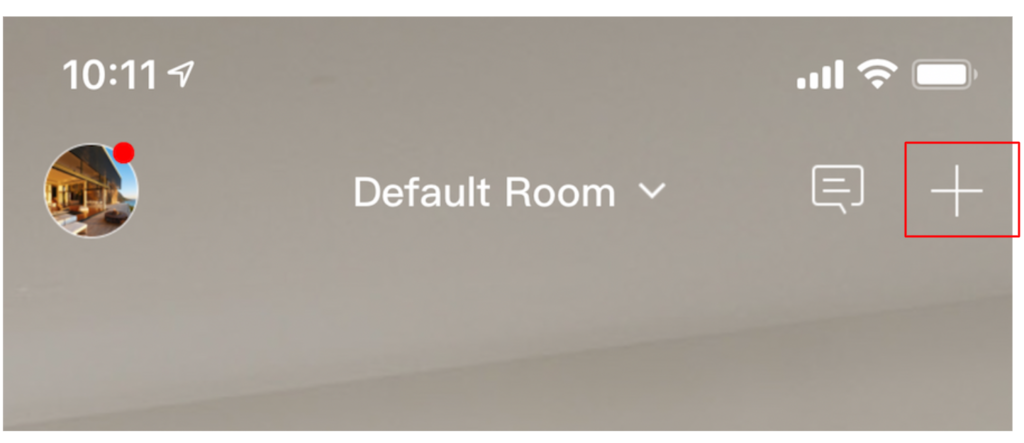

HomeMateアプリの右上の「+」をタップして追加を始めます。

f:id:covia:20181013112333p:plain

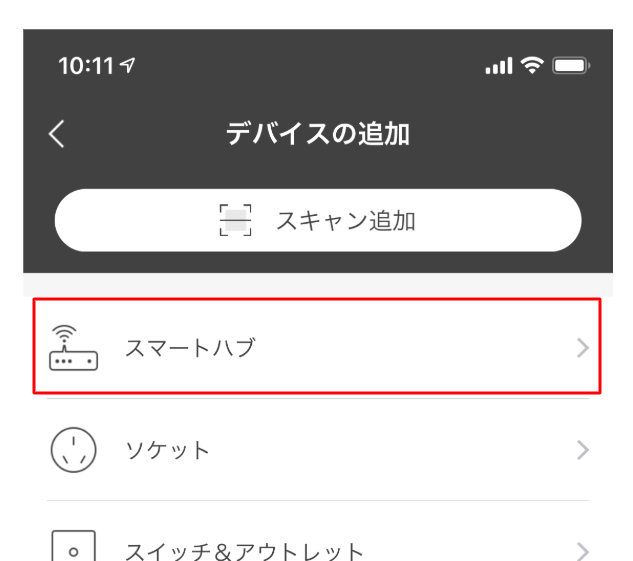

スマートハブを選択します。

f:id:covia:20181013112701p:plain

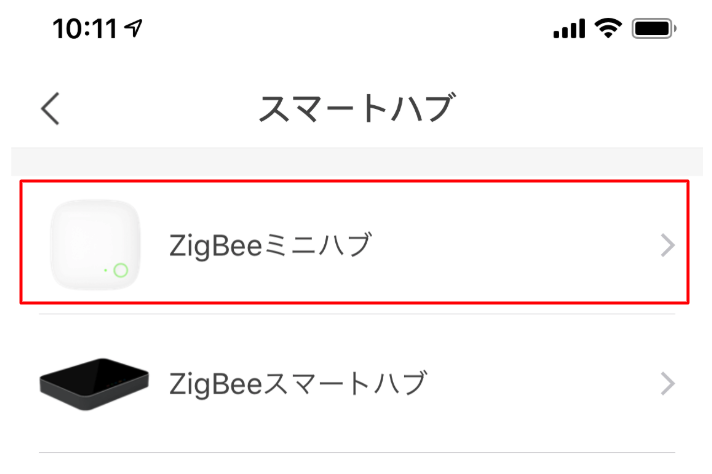

ZigBeeスマートハブを選択します。

f:id:covia:20181013112855p:plain

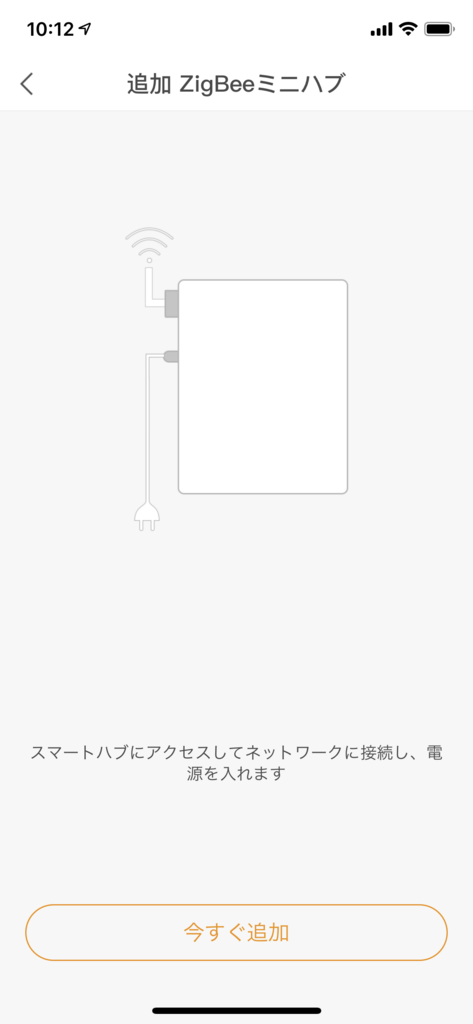

今すぐ追加をタップします。

f:id:covia:20181013112956p:plain

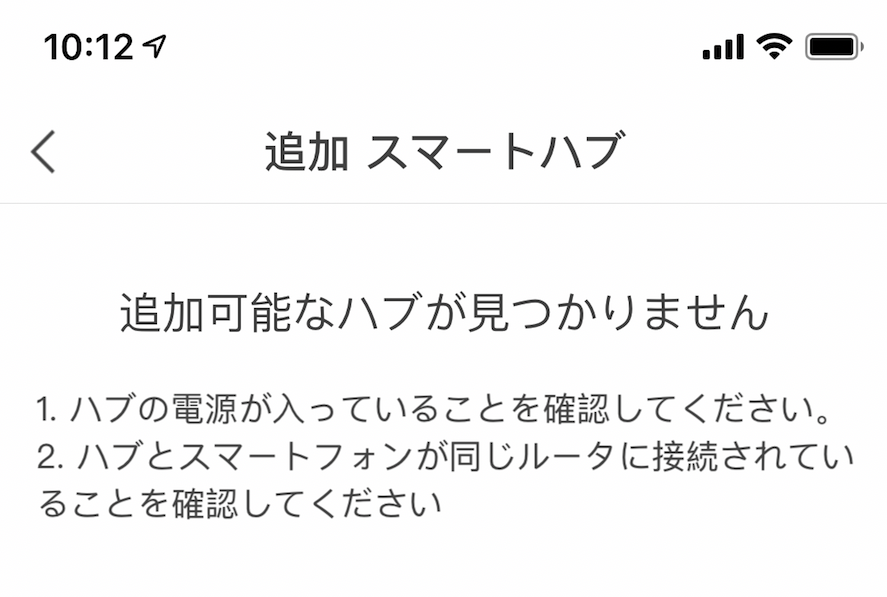

見つからない場合

スマホZigBeeミニハブが同じネットワーク上に存在しないと、設定ができません。LAN接続を見直してください。

f:id:covia:20181013113142p:plain

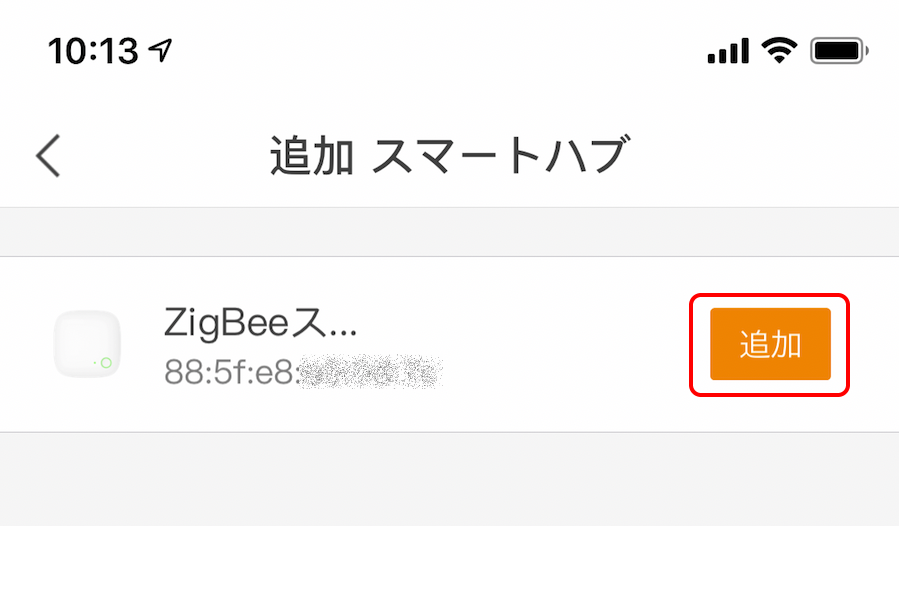

見つかった場合

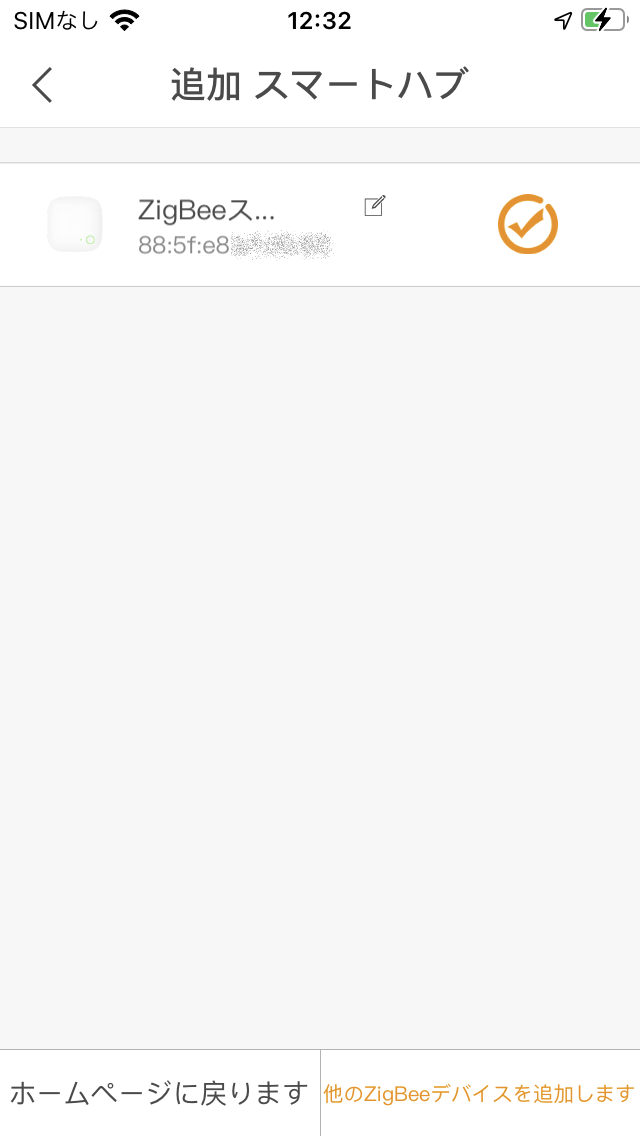

見つかった場合は以下の表示になりますので、追加をタップしてください。

f:id:covia20:20210323184508p:plain



f:id:covia20:20210323183319p:plain



設定完了

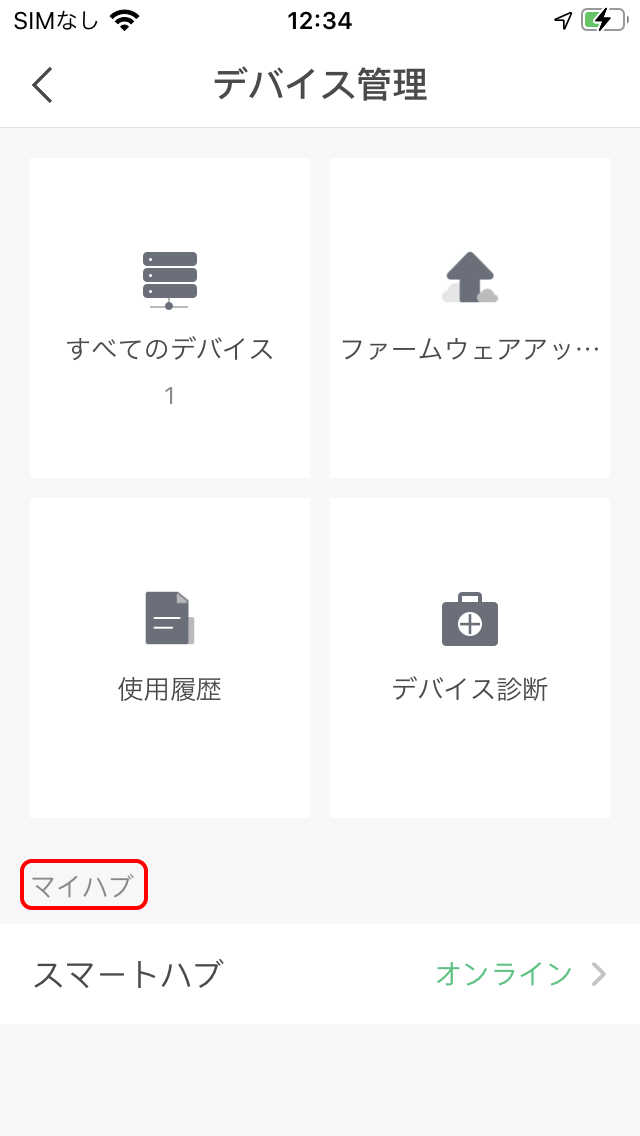

設定が完了すると、設定>デバイス管理の中にマイハブが出現します。ZigBeeミニハブ自身は中継器であり、機能は持っていないので、HomeMateのルーム画面には表示されません。

f:id:covia20:20210324125917p:plain


ファームウェア更新

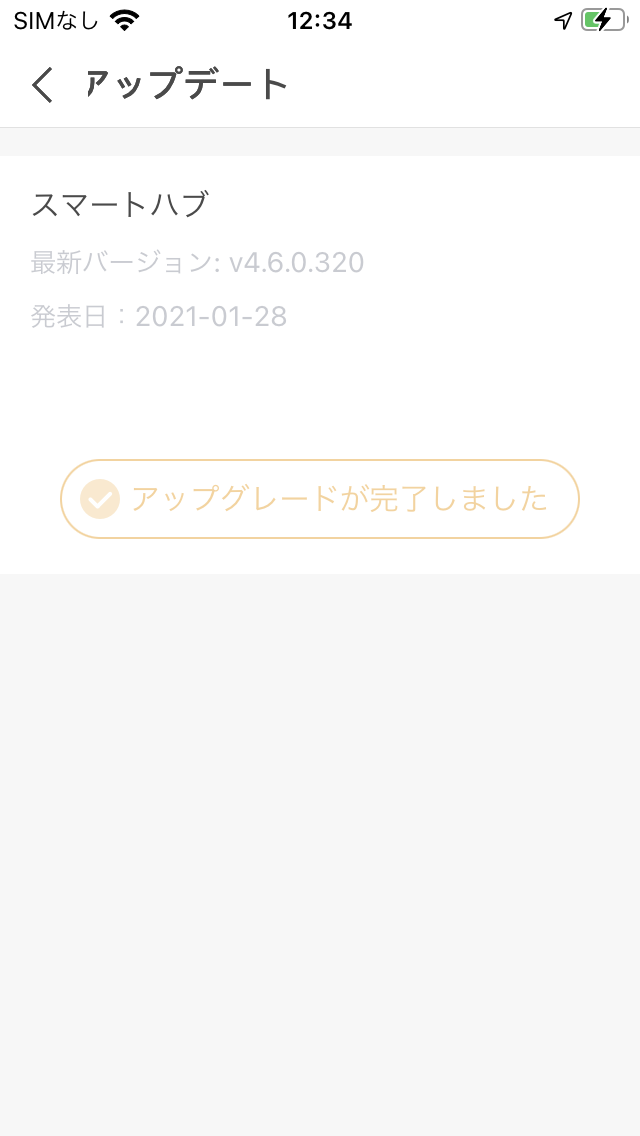

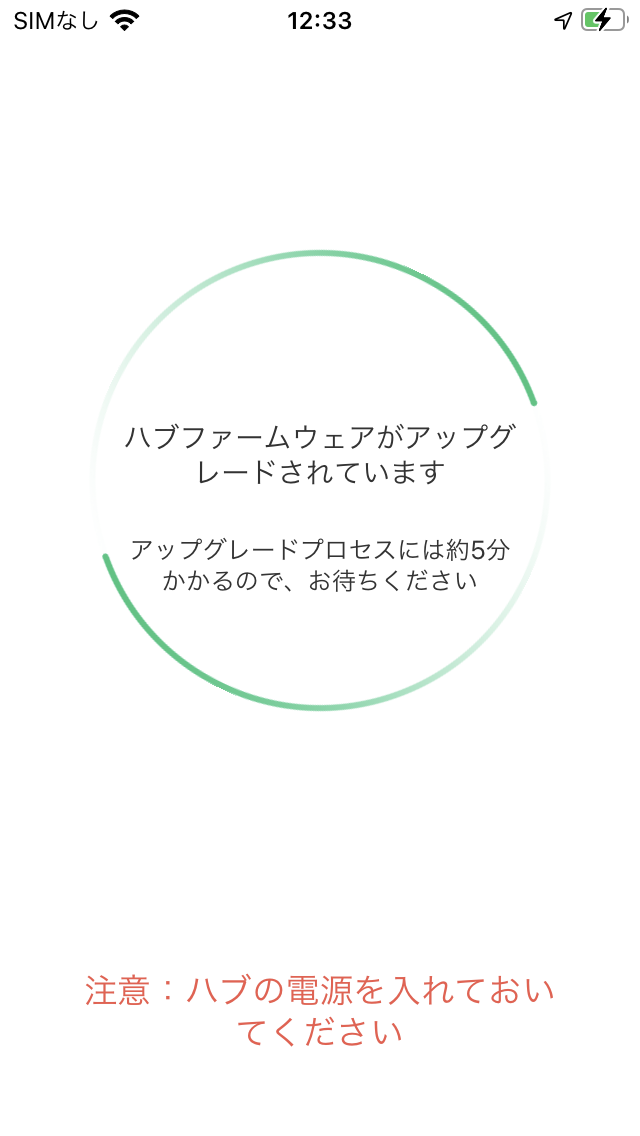

ファームウェアが更新可能になると、設定>デバイス管理>ファームウェアアップデートの横にチェックマークが付きます。[ファームウェアアップデート]のボタンをタップして、手動でアップデートを実施します。アップデート中は以下のような表示になります。



f:id:covia20:20210322145754p:plain

f:id:covia20:20210322145808p:plain



リセットの方法

ZigBeeミニハブをリセットする方法を紹介します。登録情報を削除してから本体のリセットを実施します。登録情報を削除してからでないと、再登録できない場合がありますのでご注意ください。

リセットを行うと、センサーの登録情報は削除されますので、再登録が必要です。

ミニハブのネットワークを変更したい場合もリセットを行う必要があります。

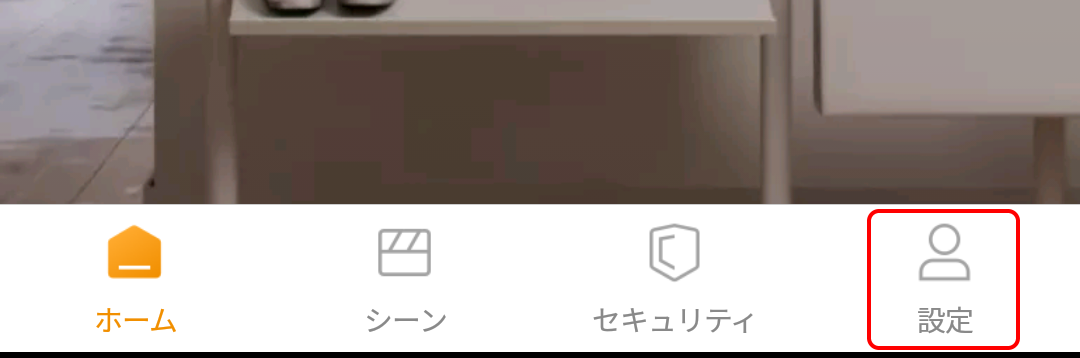

[設定]を選択します。

f:id:covia20:20210322150300p:plain

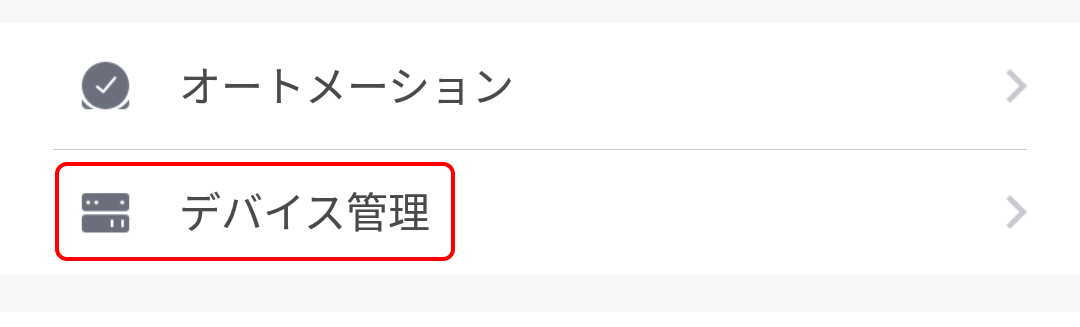

[デバイス管理]を選択します。

f:id:covia20:20210322150413p:plain

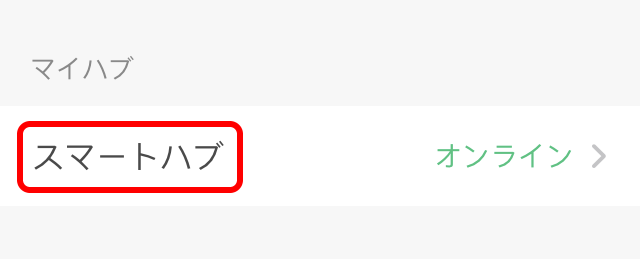

[スマートハブ]をタップします。

f:id:covia20:20210322151337p:plain

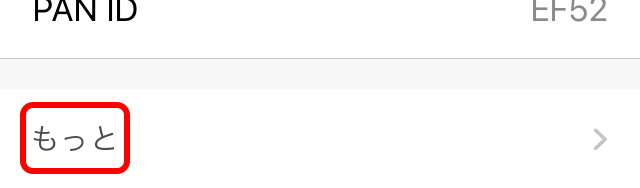

[もっと]をタップします。

f:id:covia20:20210322151718p:plain

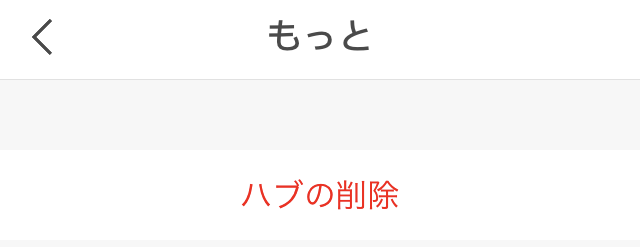

[ハブの削除]をタップします。

f:id:covia20:20210322152103p:plain

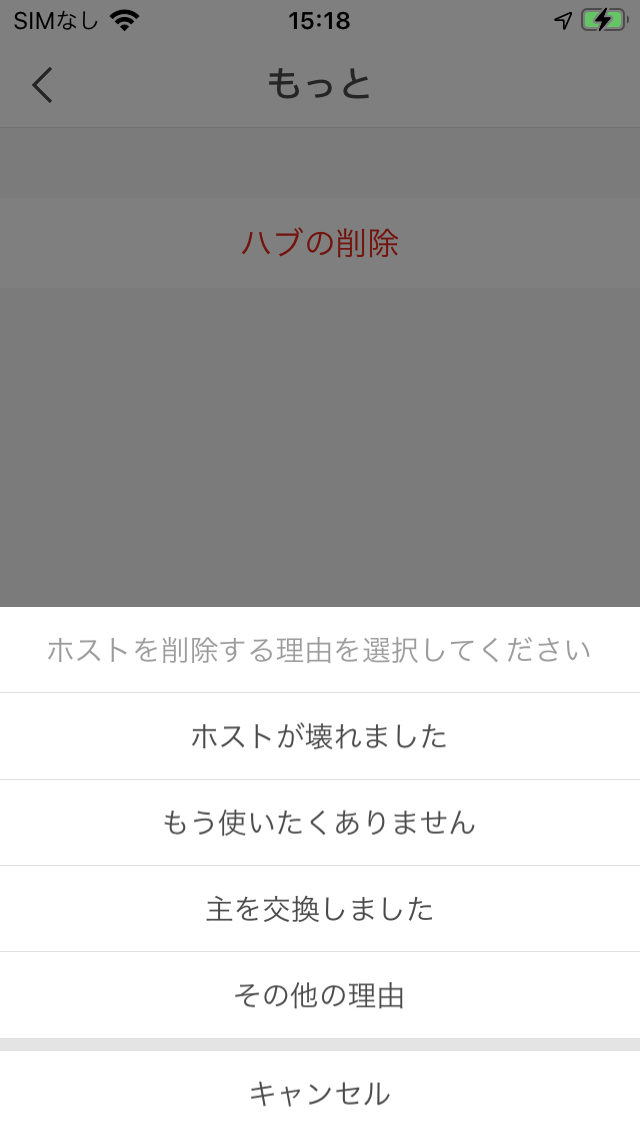

削除する理由を選択してください。

f:id:covia20:20210322152239p:plain

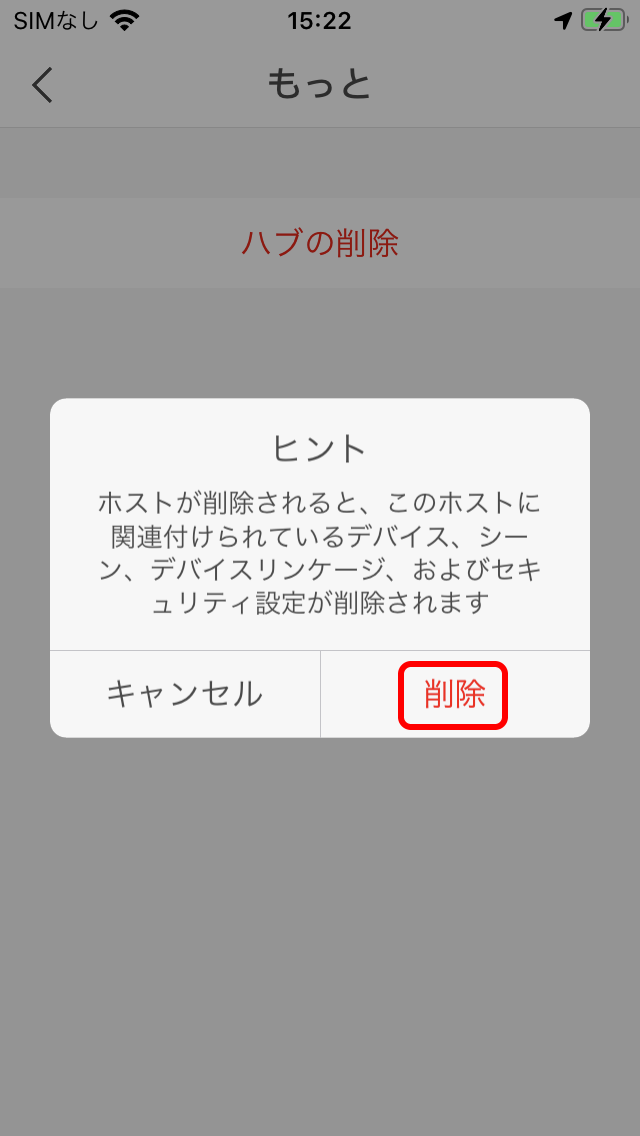

[削除]をタップします。

f:id:covia20:20210322152425p:plain

本体上面のリセットボタンを7秒以上(LEDが消灯するまで)長押しします。

再起動がかかり、システムが初期化され、LEDが点灯します。初期化中は、LEDが数回点滅します。点灯までお待ちください。

f:id:covia20:20210322165007j:plain
